Panele operatorskie HMI Schneider Electric

W prostych panelach operatorskich mamy do wyboru następujące rodziny :

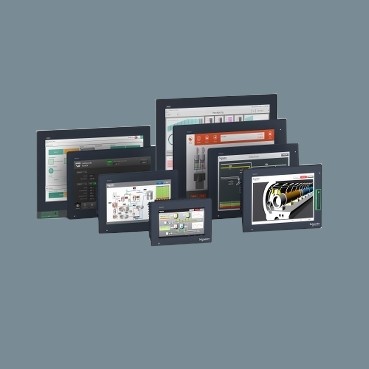

Panele Magelis GTO



Korzyści płynące z używania rodziny Magelis GTO to niewątpliwie wysokiej jakości matryca TFT . 65 tys. kolorów. W urządzeniach znajdują się interfejsy USB 2.0 jak i wbudowany Ethernet. Temperatura pracy sięga do 55° C.


Panele Magelis STO & STU



Panele Schneider Electric STO & STU posiadają uniwersalne parametry takie jak np. porty Mini-USB, klawiaturę USB, porty szeregowe RS485/232, Ethernet RJ45 10/100 Base T. Panele można montować w łatwy sposób za pomocą zatrzasków.

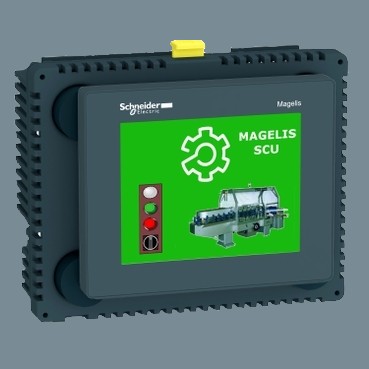

HMI Magelis SCU



Główną cechą wyróżniającą urządzenia rodziny Magelis SCU jest łatwość montażu oraz niewielki koszt względem standardowych sterowników PLC. Panele te są proste w obsłudze, użyciu oraz rozbudowie. Posiadają porty USB, Ethernet, RJ45. Obsługują Modbus RTU, Modbus TCP, CANopen.




Rodzina Schneider Electric XBT posiada wiele zalet, są to między innymi: ekran o bardzo dobrej widoczności posiadający dokładną matrycę TFT z ponad 65 tys. kolorów, 3 rodzaje terminali XBTGC oraz porty komunikacyjne (Ethernet & CAN, USB). Protokoły Modbus i CANopen.

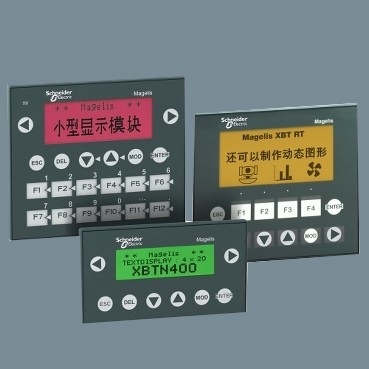

Magelis XBT N,R,RT - panele operatorskie



Panele Magelis XBT N,R,RT posiadają rozdzielczość 122x 32 pikseli składający się od 1 do 10 linii. Są to urządzenia wyświetlające duże czcionki z możliwością zmiany ich rodzaju. Posiadają od 8 do 20 klawiszy (w zależności od potrzeb). Proste w montażu i okablowaniu. Posiadają asymetryczny tryb transmisji (RS232C/RS485).


W zaawansowanych panelach mamy do czynienia z poniżej wymienionymi rodzinami:

Magelis GTU



Produkty Magelis GTU posiadają profesjonalny panel z funkcją sieci bezprzewodowej (WLAN). Porty USB zawarte w urządzeniach umożliwiają szybki i łatwy dostęp do danych. Posiadają także łącze szeregowe RJ45 RS485. Są odporne na kurz oraz wodę zgodnie z normą IP.67. Zawierają najnowocześniejsze protokoły bezpieczeństwa WEP, WPA, WPA2. Produkowane w wielkościach 7 do 15 cali.


Magelis GK



Panele operatorskie tej rodziny (Schneider Electric Magelis GK) posiadają ta samą charakterystykę co panele GTO. Można je spersonalizować do własnych potrzeb. Są dedykowane głównie do ciężkich środowisk a dzięki zastosowaniu dodatkowo klawiszy nawigacyjnych i funkcyjnych obsługa staje się jeszcze bardziej wydajna.


Panele mobilne Magelis XBT GH



Wyjątkową cechą panelów Magelis XBT GH jest mobilność. Są to panele przenośne z możliwością obsługi jedną ręką. Posiadają wyłącznik bezpieczeństwa, interfejsy komunikacyjne (szeregowy, Ethernet, USB, gniazdo CF). Są odporne na upadki zgodnie z normą IEC 1131-2.

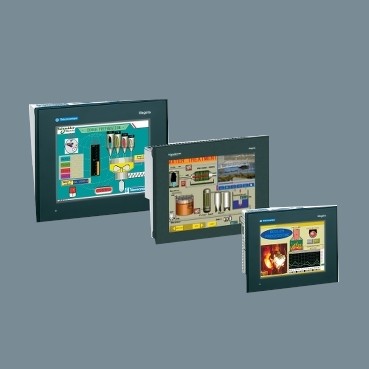

Magelis XBT GT



Urządzenia Magelis XBT GT posiadają matrycę TFT z 65 tys. kolorów, STN z 4 tys. kolorów lub Monochromatyczną. Posiadają możliwość regulacji kontrastu i jasności. Można ich beznarzędziowo zamontować co jest bardzo wygodne. Zawierają liczne porty komunikacyjne (Ethernet, linie szeregowe itp.) . Posiadają także prostą przeglądarką internetową. Produkowane od 5,7 do 15 cali.

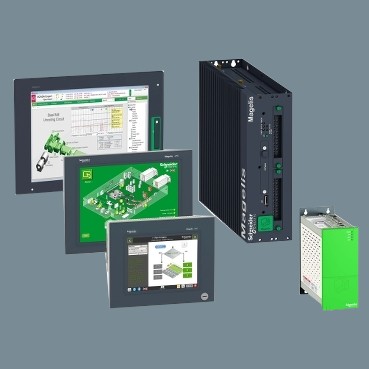

Komputery wraz z panelem operatorskim



Istnieją także rozwiązania, które posiadają wewnętrzny komputer wraz z panelem operatorskim. Są to  rodziny Magelis Compact iPC, Magelis iDisplay, Magelis iPC.
