Panel HMI Weintek z S7-1200 Siemens

Niedawno przy pewnym projekcie konieczne było utworzenie platformy dzięki której na szybko będę mógł wprowadzać zmienne do sterownika siemensa. Mój wybór padł na panel Weintek MT8090XE. Poniżej krok po kroku postaram się przedstawić jak takową komunikację można zrobić. U mnie będzie to z jednej strony sterownik plc siemens, z drugiej symulator określający panel MT8090XE Weintek.

Tworzymy projekt w TIA Portal (u mnie V14)


Gdy już mamy skonfigurowane plc wchodzimy w ustawienia


Otwieramy zakładkę i odhaczamy


Sprawdzamy i ustawiamy jeśli to konieczne jak poniżej


Później lub wcześniej tworzymy program

Przechodzimy do PLC Tags i pokazujemy je wszystkie


Na górze po lewej stronie klikamy eksport





Gdy już je zapiszemy przechodzimy do Easy Builder Pro, czyli do aplikacji paneli Weintek.

Oczywiście zakładamy nowy projekt, wybieramy z dostępnych protokołów Siemens S7-1200/S7-1500 z adresowaniem absolutnym.




Konfigurujemy komunikację

Przechodzimy do zakładki importuj komentarze (czyli Tagi PLC)


Wciskamy importuj i ok


Oczywiście nie mięliśmy dużo tych komentarzy (tagów) więc niewiele panel weintek zaciągnął.

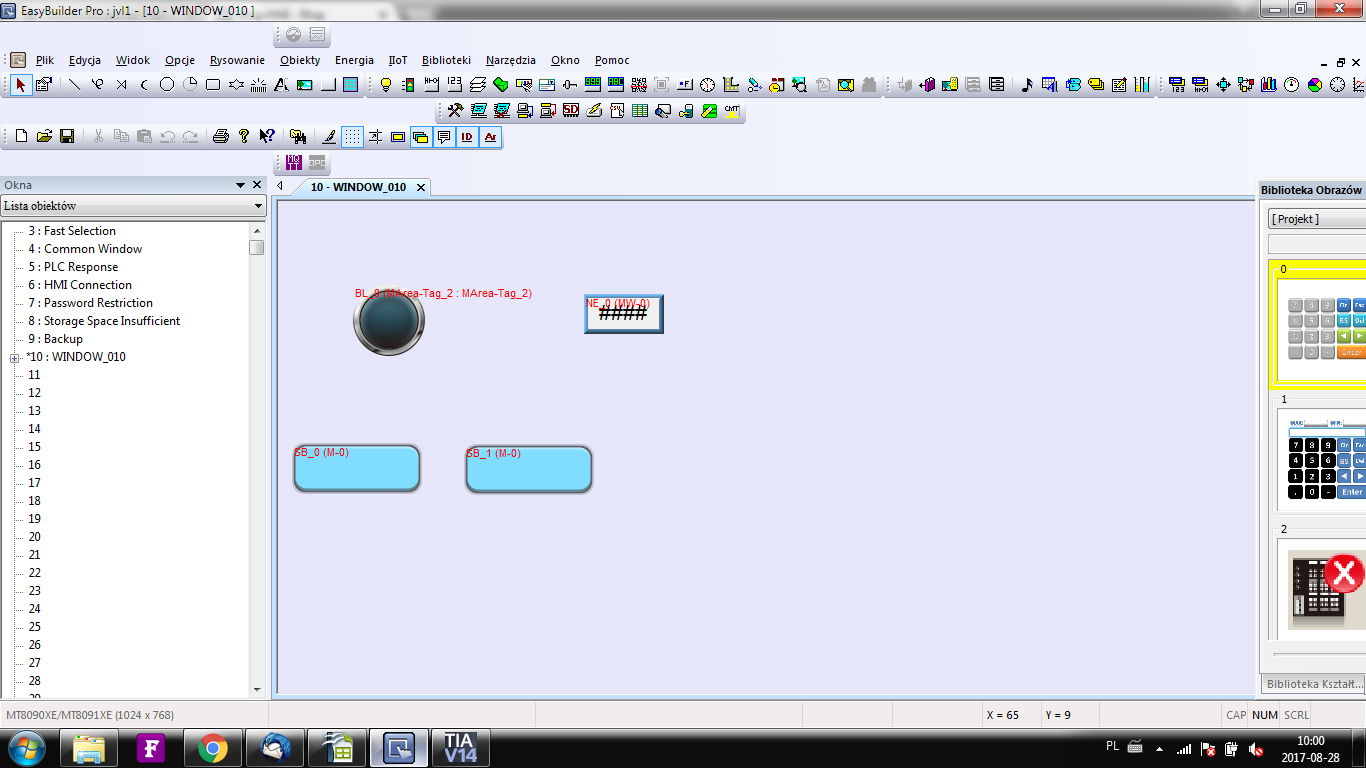

Dodajemy jakieś zmienne i tagi już są tam widoczne.


Teraz możemy sobie już uruchomić symulację ONLINE lub wgrać na panel Weintek MT8090XE. Oczywiście procedura działa z innymi panelami Weintek, ale muszą mieć one kartę Ethernet.

Proszę też pamiętać, o tym, że za każdą zmianą projektu w TIA Portal należy wygenerować nowe TAGI oraz zaimportować do projektu na panel Weintek.
